1) O que é o sistema spider e onde ele brilha
O sistema spider é um conjunto de conectores pontuais que fixam o vidro por meio de braços (spiders) e pinos/rotules com arruelas de neoprene ou equivalentes, transferindo esforços para a estrutura (pilares metálicos, tirantes, perfis ou concreto).
Aplicações típicas: fachadas pele de vidro, guarda-corpos (com sistema testado), marquises/claraboias (sempre com vidro de segurança adequado), divisórias internas e fechamentos de sacadas.

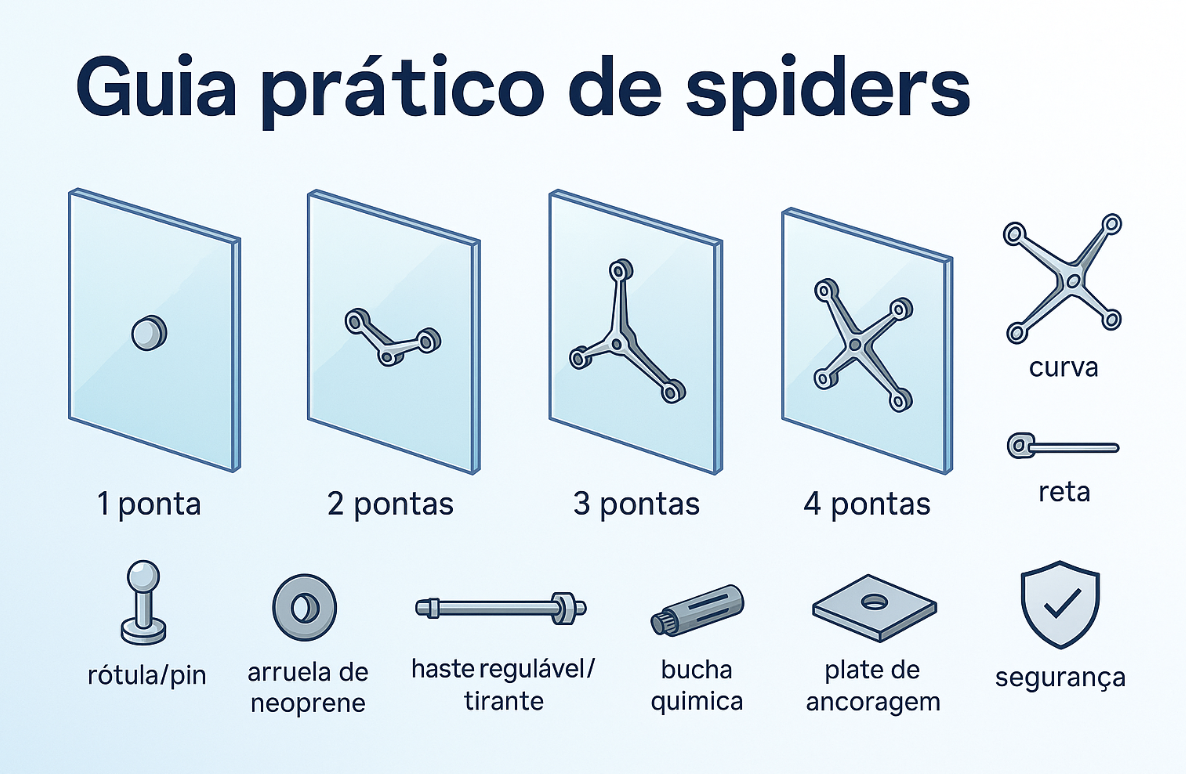

2) Quantas pontas escolher (1, 2, 3 ou 4)?
Spider de 1 ponta
- Use quando: ponto final de módulo, fim de linha, fixação complementar próxima a cantos ou reforço local.
- Vantagens: instalação rápida, liberdade de ajuste.
- Atenção: não substitui o papel estrutural de spiders múltiplos no centro do painel.
Spider de 2 pontas
- Use quando: módulos lineares de vidro, painéis estreitos, guarda-corpos em sequência e fechamentos retangulares.
- Vantagens: distribuição simples de carga e economia de peças.
- Limites: para vãos maiores, pode exigir haste regulável/tirante ou combinação com 4 pontas.
Spider de 3 pontas
- Use quando: cantos de painéis, modulações triangulares, pontos de encontro entre três vidros, início de mudança de direção.
- Vantagens: triangulação eficiente, excelente para quebras de alinhamento.
- Observação: normalmente combinado com 2 e 4 pontas no mesmo conjunto.
Spider de 4 pontas
- Use quando: módulos médios/grandes, ritmo de fachada padronizado, áreas com maior solicitação de vento.
- Vantagens: melhor distribuição de esforços entre os quatro apoios, reduzindo tensões no vidro.
- Exige: estrutura de apoio compatível e projeto/ensaio do conjunto.
3) Curva vs. reta: quando cada uma funciona melhor
Spider reta
- Cenário ideal: superfícies alinhadas, planicidade adequada, módulos repetitivos.
- Prós: montagem objetiva e estética limpa.
- Limite: menor tolerância a ângulos e desníveis do suporte.
Spider curva
- Cenário ideal: fachadas com ângulos, recuos, colunas deslocadas, ajuste fino de desalinhamentos.
- Prós: compensa variações de obra, facilita encaixe em geometrias complexas.
- Atenção: prever comprimento útil e curso de ajuste compatíveis com o projeto.
4) Acessórios de fixação: o “miolo” que garante a segurança
- Rótulas/pinos articulados: permitem micro-movimentos do vidro, evitando concentração de tensões.
- Arruelas de neoprene/silicone EPDM: isolam o vidro do metal e distribuem pressão.
- Haste regulável/tirantes: estabilizam módulos maiores ou áreas com sucção de vento; também ajudam a nivelar.
- Buchas químicas e mecânicas: escolha conforme o substrato (concreto/metal/alvenaria). Siga cargas de arrancamento e torques do fabricante.
- Arruelas cônicas/espaçadores: corrigem pequenos ângulos e mantêm planicidade.
- Chapas de base/plate de ancoragem: dimensionadas para cargas de serviço e de pico; prever contraplacas quando necessário.
- Vedação e calços: garantem estanqueidade e eliminação de vibrações; use selantes compatíveis com vidro/metais.
5) Como dimensionar: passo a passo prático
Aviso profissional: sempre valide com projeto estrutural, normas vigentes e ensaios do sistema.
- Defina a aplicação e o risco: fachada, guarda-corpo, marquise/claraboia ou divisória interna.
- Coleta de dados ambientais: pressão de vento da região, altura da edificação, exposição e dilatação térmica.
- Modulação do vidro: tamanho do painel, espessura e tipo (temperado, laminado, laminado temperado, insulado conforme exigência da aplicação).
- Número de pontos: comece no mínimo seguro (2 ou 4, conforme o vão) e ajuste após o cálculo de flecha e tensão.
- Escolha do spider: 1, 2, 3 ou 4 pontas; reta para alinhados; curva para ângulos/compensações.
- Acessórios e ancoragem: rótulas, buchas, plates e tirantes conforme cargas e substrato.
- Detalhes de obra: tolerâncias de furação do vidro, folgas, nivelamento, vedação e torque de aperto.
- Plano de manutenção: inspeções, reapertos e troca preventiva de vedantes.
6) Exemplos de escolha rápida (decisão em 30 segundos)
- Fachada plana com módulos repetitivos (1,20 × 2,40 m): spiders de 4 pontas retas, rótulas, arruelas de neoprene, plate dimensionado e, se necessário, tirantes.
- Mudança de direção em canto vivo: combine 3 pontas no canto e 2/4 pontas nos módulos vizinhos; avalie curva para compensar ângulo.
- Guarda-corpo envidraçado com modulação estreita: sequência de 2 pontas + haste regulável onde o vão exigir; vidro laminado de segurança.
- Marquise/teto de vidro: priorize laminado/insulado conforme exigência da aplicação; 4 pontas + tirante e vedação técnica.
7) Instalação sem dor de cabeça
- Antes de ir para a obra:
▹ Conferir medidas finais, conferência de furações no vidro e gabaritos.
▹ Separar parafusos/arruelas corretos e verificar torque recomendado.
▹ Testar encaixes a seco. - No local:
▹ Validar substrato (resistência e integridade).
▹ Nivelar com haste regulável e ajustar cotovelos nas spiders curvas.
▹ Garantir distanciadores e folgas para dilatação; aplicar vedante compatível. - Pós-obra:
▹ Entregar manual de manutenção: inspeções trimestrais, reapertos anuais, limpeza com produtos neutros.
▹ Registrar torques aplicados e números de lote das ferragens para rastreabilidade.
8) Perguntas frequentes
Posso misturar spiders curvas e retas na mesma fachada?
Sim, é comum em áreas com ângulos ou compensações de obra. Garanta a compatibilidade dos pinos e a linha estética.
Spiders de 2 ou de 4 pontas: qual é mais seguro?
Depende do vão e das cargas. Em módulos maiores, 4 pontas geralmente oferecem melhor distribuição e menor tensão por ponto.
O que mais causa retrabalho?
Furação fora de tolerância, substrato fraco, falta de tirantes onde o vento exige e vedação inadequada.
Preciso de haste regulável sempre?
Não, mas em módulos grandes ou com sucção de vento e desníveis, ela aumenta a estabilidade e facilita ajustes finos.
9) Como a WR Glass pode ajudar no seu projeto
- Curadoria de spiders (1, 2, 3 e 4 pontas, curvas e retas) com rótulas, pinos, arruelas, plates e tirantes compatíveis.
- Suporte técnico para modulação, escolha de espessuras e acessórios conforme a aplicação.
- Checklist de instalação e orientação de manutenção para reduzir pós-obra.
